matlac
級別: 探索解密
精華主題: 0
發帖數量: 47 個
工控威望: 176 點
下載積分: 972 分
在線時間: 10(小時)
注冊時間: 2014-11-28
最后登錄: 2021-12-31
查看matlac的 主題 / 回貼
樓主  發表于: 2019-10-10 13:59

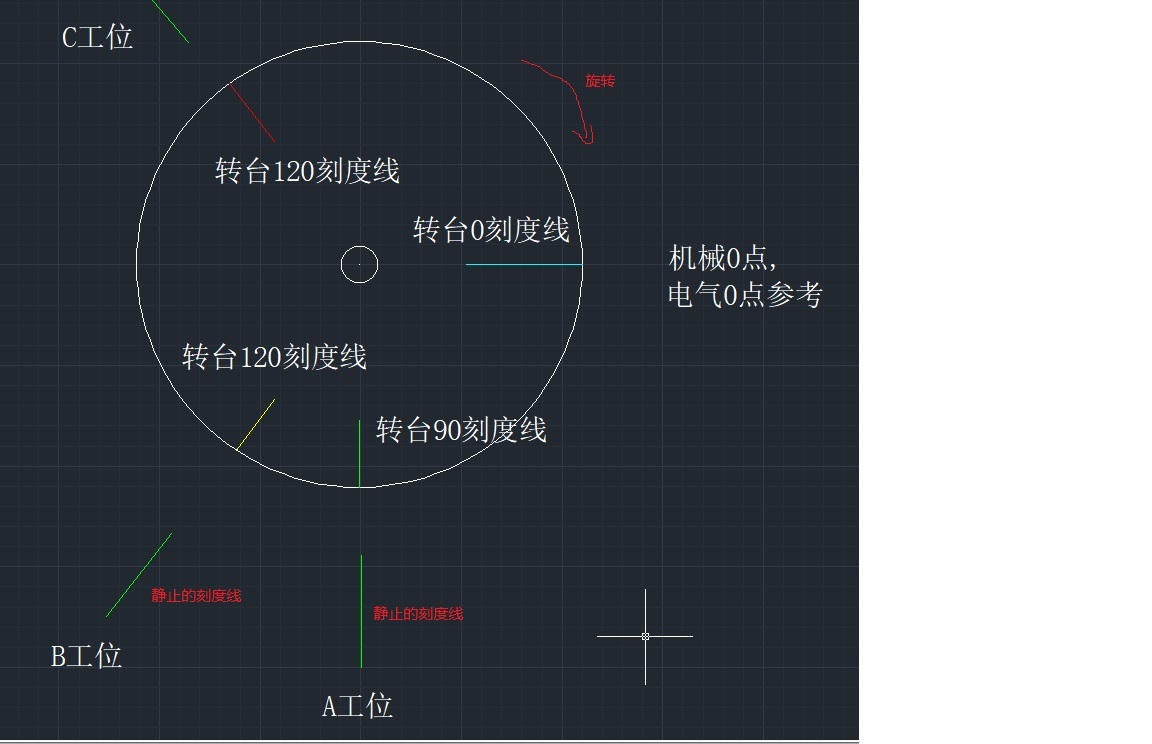

圖片：
如題，旋轉平臺系統上電，找0位，此時觸摸屏顯示角度為0度，然后工位A B C (90度，120度，240度），旋轉平臺上的刻度線和外面工位上的刻度線都是在一條直線上的；
平臺轉動一圈，平臺上的刻度線仍然和外面工位上的刻度線在一條直線上，偏差為0。
采用什么樣的控制方案，能夠保證平臺轉N圈以后，工位上的刻度線和平臺上的刻度線仍然在一條直線上（精度給個正負一度吧）
李相伯
級別: 論壇先鋒
精華主題: 0
發帖數量: 188 個
工控威望: 1944 點
下載積分: 602 分
在線時間: 184(小時)
注冊時間: 2019-09-17
最后登錄: 2024-06-23
查看李相伯的 主題 / 回貼
1樓  發表于: 2019-10-10 14:06
這些都會用到 伺服  或者 變頻器加編碼器
sjbandmm
級別: 略有小成
精華主題: 0
發帖數量: 242 個
工控威望: 412 點
下載積分: 997 分
在線時間: 171(小時)
注冊時間: 2008-08-23
最后登錄: 2025-04-30
查看sjbandmm的 主題 / 回貼
2樓  發表于: 2019-10-10 14:23
伺服電機+減速機，只要是減速機減速比是整數倍，精度是能保證的，如果還有不能接受的誤差，那給轉臺增加一個單圈絕對值編碼器，就能消除多圈誤差了。
thawless
不說盡力而為,只能全力以赴!
級別: 網絡英雄

精華主題: 0
發帖數量: 739 個
工控威望: 8147 點
下載積分: 5622 分
在線時間: 825(小時)
注冊時間: 2007-11-02
最后登錄: 2025-04-29
查看thawless的 主題 / 回貼
3樓  發表于: 2019-10-10 14:37
用普通電機+多工位分度盤方案更簡單。
泰山之石
A
級別: 工控俠客
精華主題: 0
發帖數量: 2268 個
工控威望: 2503 點
下載積分: 11715 分
在線時間: 916(小時)
注冊時間: 2008-11-12
最后登錄: 2025-04-28
查看泰山之石的 主題 / 回貼
4樓  發表于: 2019-10-10 16:38
使用普通電機帶剎車變頻器控制+減速器配合光電開關實現24工位運行過。
451101583
級別: 略有小成
精華主題: 0
發帖數量: 50 個
工控威望: 230 點
下載積分: 987 分
在線時間: 37(小時)
注冊時間: 2013-06-09
最后登錄: 2025-04-15
查看451101583的 主題 / 回貼
5樓  發表于: 2019-10-10 16:49
伺服系統旋轉軸，定義一圈360,就OK了
工控勤哥
級別: 工控俠客
精華主題: 0
發帖數量: 256 個
工控威望: 3676 點
下載積分: 8643 分
在線時間: 205(小時)
注冊時間: 2016-06-23
最后登錄: 2025-03-12
查看工控勤哥的 主題 / 回貼
6樓  發表于: 2019-10-10 17:25
直接上DD馬達！
書香伴侶
級別: 家園�？�
精華主題: 0
發帖數量: 278 個
工控威望: 572 點
下載積分: 64 分
在線時間: 205(小時)
注冊時間: 2019-03-01
最后登錄: 2025-04-30
查看書香伴侶的 主題 / 回貼
7樓  發表于: 2019-10-10 19:50
看轉動慣量大小，如果轉動慣量大的，建議用普通電機+12分度的分割器，如果轉動慣量比較小，就參考2樓
zhanghuai33
治大國若烹小鮮耶
級別: 探索解密
精華主題: 0
發帖數量: 64 個
工控威望: 119 點
下載積分: 436 分
在線時間: 35(小時)
注冊時間: 2019-10-07
最后登錄: 2021-08-07
查看zhanghuai33的 主題 / 回貼
8樓  發表于: 2019-10-12 17:19
要么用DD馬達，要么用普通電機+12分度的分割器，，不用多想了
guangyu85
工程師
級別: 家園�？�
精華主題: 1 篇
發帖數量: 521 個
工控威望: 832 點
下載積分: 5759 分
在線時間: 404(小時)
注冊時間: 2011-06-13
最后登錄: 2025-04-27
查看guangyu85的 主題 / 回貼
9樓  發表于: 2019-10-13 09:16
弄不清楚扭矩大小和轉動慣量，所有的方案都是扯蛋
782278094
級別: 探索解密
精華主題: 0
發帖數量: 9 個
工控威望: 127 點
下載積分: 428 分
在線時間: 55(小時)
注冊時間: 2011-10-16
最后登錄: 2025-04-16
查看782278094的 主題 / 回貼
10樓  發表于: 2019-10-13 10:55
速度怎么樣，速度不快可以考慮變頻器+編碼器
k12601
Good Good Study   Da
級別: 略有小成
精華主題: 0
發帖數量: 157 個
工控威望: 288 點
下載積分: 9846 分
在線時間: 163(小時)
注冊時間: 2019-05-20
最后登錄: 2025-04-17
查看k12601的 主題 / 回貼
11樓  發表于: 2019-10-13 11:25
還是DD馬達靠譜點，就是成本比較高點
Good Good Study   Date Date Up
  • «
